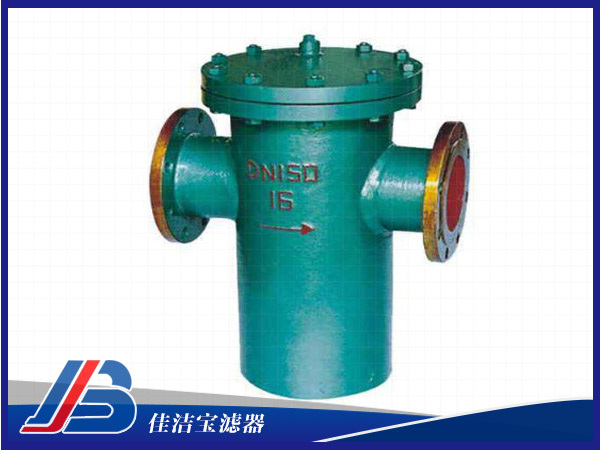

籃式直通過濾器
發布者：佳潔寶濾器 時間：2019-07-24閱讀： 0次
產品簡介： 籃式直通過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在各種工業，高層建筑、石油、化工等閥門或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正...
籃式直通過濾器概述:
籃式直通過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在各種工業，高層建筑、石油、化工等閥門或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。籃式過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水、油、氣。一般通水網為18~30目，通氣網為40~100目，通油網為100~480目，可按用戶要求制作濾網，介質溫度：≤200-450℃籃式過濾器相關參數：
|
公稱直徑 DN |
結構尺寸 | 管塞N | |||
| L | H | H1 | D0 | ||
| 25 | 180 | 260 | 160 | Φ76 | ZG3/4" |
| 32 | 200 | 270 | 160 | Φ76 | ZG3/4" |
| 40 | 260 | 300 | 170 | Φ108 | ZG3/4" |
| 50 | 260 | 300 | 170 | Φ108 | ZG3/4" |
| 65 | 330 | 360 | 210 | Φ133 | ZG3/4" |
| 80 | 340 | 400 | 250 | Φ159 | ZG3/4" |
| 100 | 400 | 470 | 300 | Φ219 | ZG3/4" |
| 125 | 480 | 550 | 360 | Φ273 | ZG3/4" |
| 150 | 500 | 630 | 420 | Φ273 | ZG3/4" |
| 200 | 560 | 780 | 530 | Φ325 | ZG3/4" |
| 250 | 660 | 930 | 640 | Φ426 | M20×1.5 |
| 300 | 750 | 1200 | 840 | Φ478 | M20×1.5 |
籃式過濾器工作原理：
當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，籃式過濾器使用維護極為方便。
適用范圍：
1、化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。2、化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
籃式過濾器測試標準：
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。2、公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：水濾芯過濾器系列的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
直通過濾器的用途
直通過濾器的結構簡單、易于維護、應用方便，有一定的抗腐蝕能力，可用于處理化工、石油等行業，處理帶有一定腐蝕性的工作介質，例如油品、燒堿、碳酸等。直通過濾器還可以用于制冷、食品、制藥等行業新鄉市佳潔寶濾器有限公司
