BR板式換熱器
發布者：佳潔寶濾器 時間：2012-09-10閱讀： 0次
產品簡介： BR板式換熱器具有換熱效率高，結構緊湊。溫度控制靈敏，操作彈性大，拆裝方便，使用壽命長，高效節能?？捎糜诩訜?，冷卻，蒸發，冷凝，殺菌消毒，熱力回收冷卻。
...

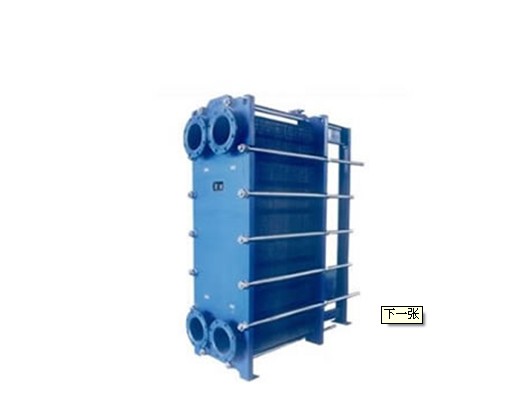

BR板式換熱器
BR板式換熱器概述：
BR板式換熱器具有換熱效率高，結構緊湊。溫度控制靈敏，操作彈性大，拆裝方便，使用壽命長，高效節能?？捎糜诩訜?，冷卻，蒸發，冷凝，殺菌消毒，熱力回收冷卻。
BR板式換熱器工作原理：
BR板式換熱器是由傳熱板片，密封膠墊，加緊版和夾緊螺栓等主要零部件組成，是用薄金屬制成具有一定形狀波紋的換熱板片，然后疊裝而成的換熱器，工作流體在兩塊板片間所形成的窄而曲折的通道中流過，冷熱流體依次通過各自流道，中間隔一層板片，通過此板片進行換熱。傳熱板片四個角開有流道孔，貼有密封膠墊的傳熱板片安裝在固定加緊版和活動夾緊板之間的框架上，用夾緊螺柱夾緊。傳熱板片波紋為人字形，相鄰板片間具有反方向的人字形溝通，溝槽的交叉點相互支撐形成接觸點，介質流動形成湍流，從而獲得很高的傳熱效率。
BR板式換熱器的設計特點：
a、高效節能:板式換熱器的傳熱系數高.比相同平方管式換熱器提高30%一50%
b、結構緊湊:板式換熱器體積小，占地面積小，散熱損失小，重量輕.每立方米體積內約布置250平方米左右的傳熱面積，占地面積僅為列管式換熱器的1/4一1/8
c、拆裝清洗方便:板式換熱器靠夾緊螺栓將夾板和板片夾緊，因此拆裝方便，隨時可以打開清洗。有時甚至可以不必完全拆開僅把壓緊螺栓松開就可抽出板片清洗.更換膠墊，以致更換板片，同時由于板面光潔.湍流程度高，不易結垢。
d、使用壽命長:板式換熱器的板片采用不銹鋼或合金板式壓制.可耐各種腐蝕介質。
e、使用性強:板式換熱器板片為獨立元件，可按要求隨意增減流程.形式多樣:可適用于各種不同工藝的要求
f、不串液:板式換熱器密封槽泄液液道，各種介質不會串通，即使出現泄露.介質總是向外排出。
b、結構緊湊:板式換熱器體積小，占地面積小，散熱損失小，重量輕.每立方米體積內約布置250平方米左右的傳熱面積，占地面積僅為列管式換熱器的1/4一1/8
c、拆裝清洗方便:板式換熱器靠夾緊螺栓將夾板和板片夾緊，因此拆裝方便，隨時可以打開清洗。有時甚至可以不必完全拆開僅把壓緊螺栓松開就可抽出板片清洗.更換膠墊，以致更換板片，同時由于板面光潔.湍流程度高，不易結垢。
d、使用壽命長:板式換熱器的板片采用不銹鋼或合金板式壓制.可耐各種腐蝕介質。
e、使用性強:板式換熱器板片為獨立元件，可按要求隨意增減流程.形式多樣:可適用于各種不同工藝的要求
f、不串液:板式換熱器密封槽泄液液道，各種介質不會串通，即使出現泄露.介質總是向外排出。
BR板式換熱器設計選型：
a、流道組合 根據板間流速、溫差條件和工藝條件，可將板式換熱器裝成單流程或多流程。一般溫差大干對數 平均溫差1.8倍的介質應采用多流程。板間流速的適合值為0.3一0.5耐s，流速太低時應采用二流程 或多流程。
b、選型所需的已知條件:
1、冷、熱介質的物性參數，如酸堿度、氮離子含量、粘度、密度、導熱系數、比熱等。
2、冷、熱介質的進出口溫度。
3、冷、熱介質的進出口流量或其中一種流量。
新鄉市佳潔寶濾器有限公司生產的冷卻器系列有：LQG系列船用冷卻器、LQ系列冷卻器、OR多管系列油壓冷卻器
b、選型所需的已知條件:
1、冷、熱介質的物性參數，如酸堿度、氮離子含量、粘度、密度、導熱系數、比熱等。
2、冷、熱介質的進出口溫度。
3、冷、熱介質的進出口流量或其中一種流量。
新鄉市佳潔寶濾器有限公司生產的冷卻器系列有：LQG系列船用冷卻器、LQ系列冷卻器、OR多管系列油壓冷卻器
