自動排污過濾器SZC型
發布者：佳潔寶濾器 時間：2012-09-12 閱讀：次
新聞簡介：自動排污過濾器SZC型分類：1.(直通式)自動排污過濾器(SZC-1型)2.(直角式)自動排污過濾器(SZC-2型)...
自動排污過濾器SZC型
自動排污過濾器SZC型分類：
1.(直通式)自動排污過濾器(SZC-1型)2.(直角式)自動排污過濾器(SZC-2型)

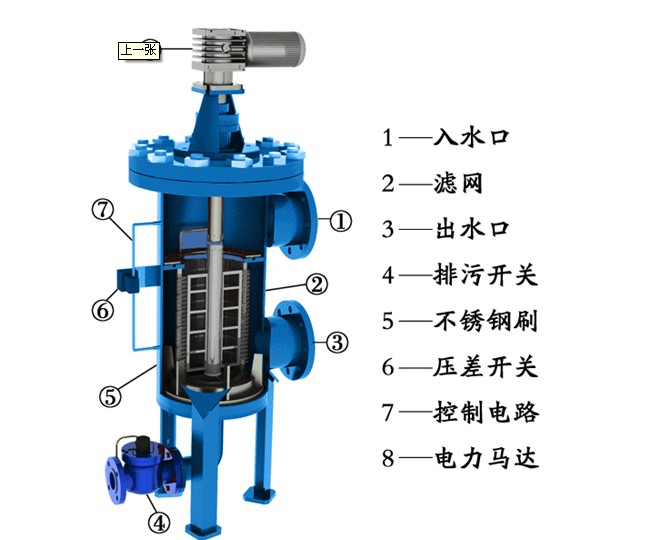

工作原理：
管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸管道過濾器任何部件來排除污物，只需打開排污閥即可排污。①在排污前先把過濾器前閥門，關小流量，進行排污，②排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。主要技術參數：
|
型號 Model |
SZC |
環境溫度 Ambient Temperature |
CS:-30℃～+350℃ SS:-80℃～+480℃ |
|
規格 Size |
DN32～500 GB81～59 PN 0.6～5.0 FF RF |
螺帽螺栓 Bolt/Nut |
20# 304 304L 316 316L |
|
殼體材質 Body |
A3 304 304L 316 316L H62 襯里 |
連接方式 Jonit Type |
法蘭連接 對焊連接 螺紋連接 Flange ButtWelding Threaded |
|
過濾精度 Pore size |
10～300(目/in) |
法蘭標準 Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封墊片 Diaphragm(P/V) |
丁晴橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket |
設計檢測標準 Manufacture Inspection |
GB150-98 HGJ532-91 |
|
濾芯材質 Element |
304 304L 316 316L | 外表Coating | CS:Paint SS:No Paint |
自動排污過濾器選型的一般原則
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。2、公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算：水濾芯過濾器系列在一般計算額定流速下，壓力損失為0.52～1.2kpa
新鄉市佳潔寶濾器有限公司生產的過濾器系列有：水樣過濾器、袋式過濾器、籃式過濾器、Y型過濾器、T型流體過濾器等歡迎各界朋友來電訂購。
